网板阶梯格栅由于设备结构设计合理，设备工作时具有很强的自清洁能力，不会堵塞，减少了日常维护工作量。

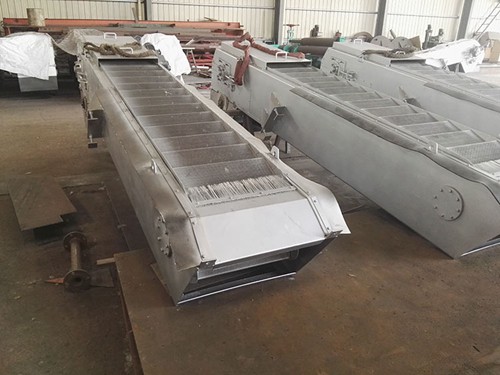

　　网板阶梯格栅的结构原理

　　网板阶梯格栅由框架、驱动系统、网板系统、反冲洗系统、除渣系统和电控系统六部分组成。

　　减速电机带动链轮转动，链轮带动网板持续转动；污水从进水口进入格栅，由网板过滤。过滤后的水流到网板外部，污物被截留在同一块板的内表面，随着网板的不断转动被带到顶部；反冲洗系统冲洗冲洗板的外侧，污物在冲洗水的作用下被冲洗到集渣池，并与冲洗水一起从排污口流出。

　　1.框架部分

　　主要材料是304不锈钢。

　　2.传动系统

　　主动链轮采用PA1010，具有优异的耐磨性和自润滑性，刚性好，机械强度和介质稳定性好，耐酸碱性、耐油性和耐寒性都很好，了其在污水环境中的使用。导轨由高分子聚乙烯制成，具有良好的耐磨性和自润滑性。

　　3.网板系统

　　转轮内套采用尼龙注塑件，外套经过粘合剂处理，提高耐磨性。粘合层弹性好，大大延长了使用寿命，保护了导轨表面。

　　链板采用独特结构设计的聚乙烯注塑件，在筛板翻转过程中能很好地与导轨端面密封，防止污物进入导轨造成过滤后水污染和导轨磨损。

　　网板是整个网板格栅的核心部件，采用非金属注塑件减轻整机重量，模块化设计有利于网板系统的安装和维护。

　　网板阶梯格栅的性能特点；

　　1、去除率高，能有效去除头发等纤维；

　　2.反冲洗水将清除网板上截留的污物，不会落入过滤水中，避免二次污染；

　　3.网板由非金属注塑件制成，耐磨耐腐蚀；

　　5.耐磨部件完全标准化，易于更换，操作简单；

　　6.运行平稳，振动小，噪音低。

　　安装和调试说明:

　　提升和安装设备前应检查的项目:

　　1检查设备在运输过程中是否损坏。

　　2根据设备安装图检查基础尺寸是否符合要求

　　3.井顶网格井两侧平台面应垂直，其垂直误差不应超过20毫米；；格栅井两侧应平行，平行度误差不超过20毫米。

　　4.检查各预埋件的位置和尺寸是否与图纸，预埋钢板应与网格井顶部平台平齐。以上内容经检查符合要求，可以安装到位。
