网板式格栅可广泛应用于城市污水处理，特别是用于印染污水中纤维垃圾的取出。在一些污水处理中，过滤后的污水可以去除30%的有机或无机悬浮物，大大降低了后续工艺的处理负荷。



　　工作原理:

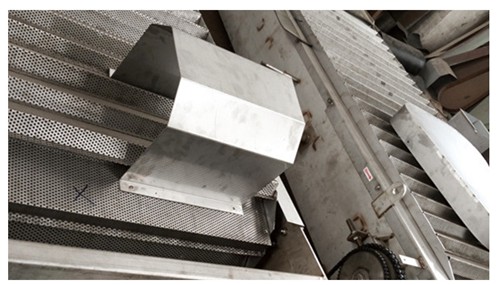

　　设备机架上设有由电机减速器、链轮和链条组成的链条传动机构，链条上设有由多个自上而下排列的独立梯状网板组成的梯子，梯状网板上设有网孔，用梯状网格代替传统的动静网格板，解决了传统技术中动静网格板容易被污物堵塞的缺陷。



　　网板式格栅的一般技术要求:



　　1.网板式格栅的格栅间隙根据污水的种类和流量、代表性杂物的种类和大小来确定，一般选择范围如下:机械格栅:3-25mm；人工格栅:5-15毫米；屏幕:0.1-2mm。



　　2.大中型污水站应设置两个机械格栅:个为粗格栅:10-40毫米，第二个为细格栅:3-10毫米(大型污水处理厂15毫米+4毫米组合)。在小型污水站，设置一个格栅就足够了，格栅条之间的间隙应在3 ~ 15毫米(粗格栅可采用人工格栅，机械格栅建议采用5毫米)。

　　3.通过格栅的流量:格栅前渠道的污水流量应控制在0.4-0.8m/s，通过格栅的流量应为0.6-1.0m/s，过格栅的水头损失与过格栅的速度有关，一般应控制在0.1-0.3m之间，闸门后的渠底应比闸门前降低0.1-0.3m。



　　4.格栅的有效水流面积按0.6-1.0m/s的流量计算，但总宽度不小于进水渠宽度的1.2倍，格栅的倾斜角应为45-75°。如果是人工格栅，安装角度应为30-60°。



　　5.格栅必须设置工作台，台面应高出格栅前高水位0.5m，平台应设置安全和冲洗设施。工作台两侧过道宽度不应小于0.7m，采用人工清渣时，平台正面宽度不应小于1.2m，采用机械清渣时，应不小于1.5m。



　　6.格栅间设置机器通风设施，常用轴流风机。如果污水中含有有毒气体，应在格栅间设置有毒有害气体检测报警系统。大中型格栅之间应安装起重设备，便于设备维护和格栅渣的日常清除。



　　7.格栅的耙齿和链节长时间浸泡在水中。为了防止腐蚀和生锈，它们一般由高强度塑料或不锈钢制成，链轴也由不锈钢制成。

　　操作:



　　1)操作前检查所有零件是否松动。



　　2)取下电机盖，用手转动风扇。整机运行要轻松灵活。



　　3)用润滑油润滑链轮和链条。



　　4)指向电机，目视检查运行方向是否正确，启动电机，检查电气动作是否正常可靠，工作电流是否正常。



　　5)运行中，各部件应转动灵活，无卡涩和异响。



　　6.格栅除污机采用弹性装置作为过载保护。使用前应调整开关的接近位置。
