链板刮泥机主要由传动装置(电机减速器、传动链系统)、从动轮(轴)装置、主动轮(轴)装置、张紧轮(轴)装置、传动链和刮板、支架、电气柜等部件组成。



　　链板刮泥机主体结构：

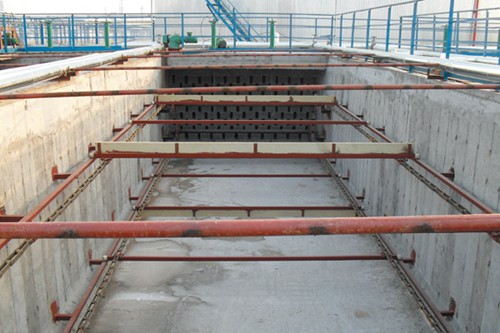

　　1)刮泥机采用链板式刮泥形式，适用于沉淀池刮泥。



　　2)刮链器主要由固定在水池顶部平台上的减速驱动装置、设置在水池内的主被动轴系、带刮链器的牵引链、传动链副和安全保护装置组成。



　　3)减速驱动装置通过链轮副将动力传递给牵引链，带动铲运机沿池内上下导轨做定向旋转运动。运行时，刮刀将污泥收集池中池底的污泥刮除并排出池外。

　　4)刮泥机灵活，动作小。



　　5)驱动装置的驱动装置采用摆线针轮减速器。整个驱动装置位于沉淀池末端的平台上，通过传动链将动力传递给水下牵引链的驱动轴系。驱动电机适用电压380伏，三相，50Hz，电机防护等级IP65，绝缘等级F，温升B..

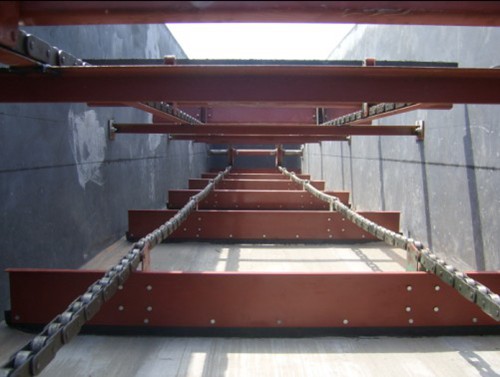

　　6)牵引用链条为片链形式，主要由链板、销轴和滚轮组成。片链辊面有足够的硬度，节距延伸不大于0.5%。在设计条件下，链节的连续工作寿命应在10年以上。



　　常见故障的分析和处理；

　　链板刮泥机运行中桁架车的异常噪音和振动可能是电机轴承或减速机滚动轴承脆化所致；轴承润滑油霉变引起的异常噪音，损坏其减速器中的传动齿轮；这是由沉砂池底部的挡泥板和调节池之间的摩擦造成的。



　　用链板刮泥机拆卸和更换损坏的滚动轴承；清除和更换发霉的油脂，综合废水处理机械设备，如传动齿轮，也应清除和更换；排水后需要检查水面，再次调整移位的刮刀。



　　链板刮泥机运转时，电机运转但桁架车不转动，可能是由于减速机与桁架车主轴轴承联轴器之间的连接挤压螺杆断裂所致；是刮板桁架车主轴轴承和联轴器掉落造成的。处理方法是拆除并更换联接装置中间连接挤出机的螺杆；提起刮板桁架车的主轴轴承，使主轴轴承和联轴器的中间能够准确定位并再次固定。
